食品車間臭氧凈化設計

臭氧設計報價方案

（廣州佳環電器科技有限公司）

根據貴公司提供的數據為：消毒空間為烘焙食品廠包裝加工車間：

消毒空間	面積㎡	高度	體積(m³)	數量（臺）	臭氧產量（g/h）	價格（元）	總價（元）
生產車間	150	3	450	5	20（風冷）
包材間	20	3	60	2	10（壁掛）
內包間	400	3	1200	1	60（水冷）
每臺臭氧機外配微電腦定時器，價格含運不含稅不含安裝

根據不同車間工作時間及體積大小不同，每個房間單獨配置臭氧機定時消毒：

臭氧設計投加方案

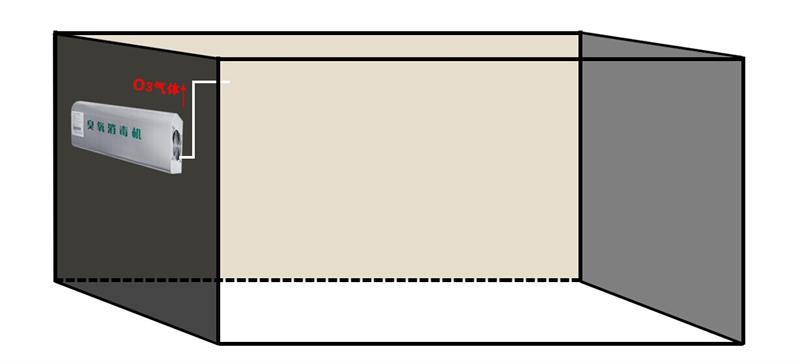

1、60m³包材間直接吹送法：適用于容積較小的車間

1.1將機器安裝在消毒間外通風干燥的地方。

1.2連接臭氧硅膠輸送管，管道出氣口應置于車間內離房頂20-25CM的地方，以便于臭氧彌漫于整個消毒間。

1.3接通電源，調節定時器，機器會在工作完成后自動關機，如下圖：

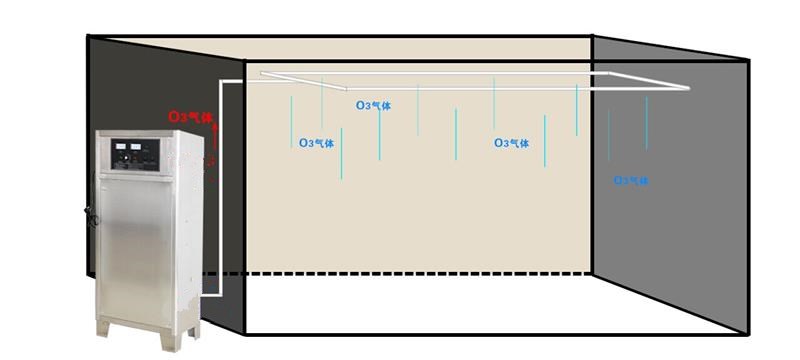

2、450m³生產車間管道噴淋法：適用于沒中央空調的較大車間或同時對多個車間消毒

2.1將機器安裝在消毒間外通風干燥的地方。

2.2將臭氧硅膠輸送管于4分PVC管連接，在車間頂部鋪設管道按距離打相應小孔，以便于臭氧平均分布到消毒間。

2.3接通電源，調節定時器，機器會在工作完成后自動關機，如下圖：

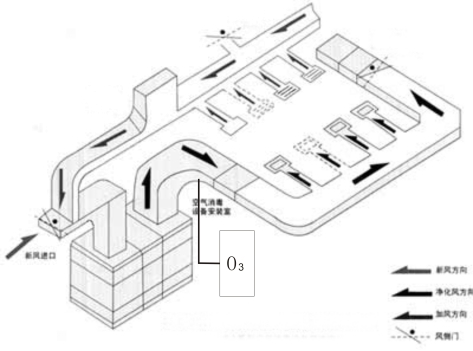

3、1200m³內包間空調吹送法：適用于有中央空調送風的較大車間消毒

3.1將機器安裝在消毒間外通風干燥的地方。

3.2將臭氧硅膠輸送管連接到中央空調送風輸送管，利用中央空調送風把臭氧平均輸送到消毒間。

3.3接通電源，調節定時器，機器會在工作完成后自動關機，如下圖：

一、相關臭氧發生器參數資料：

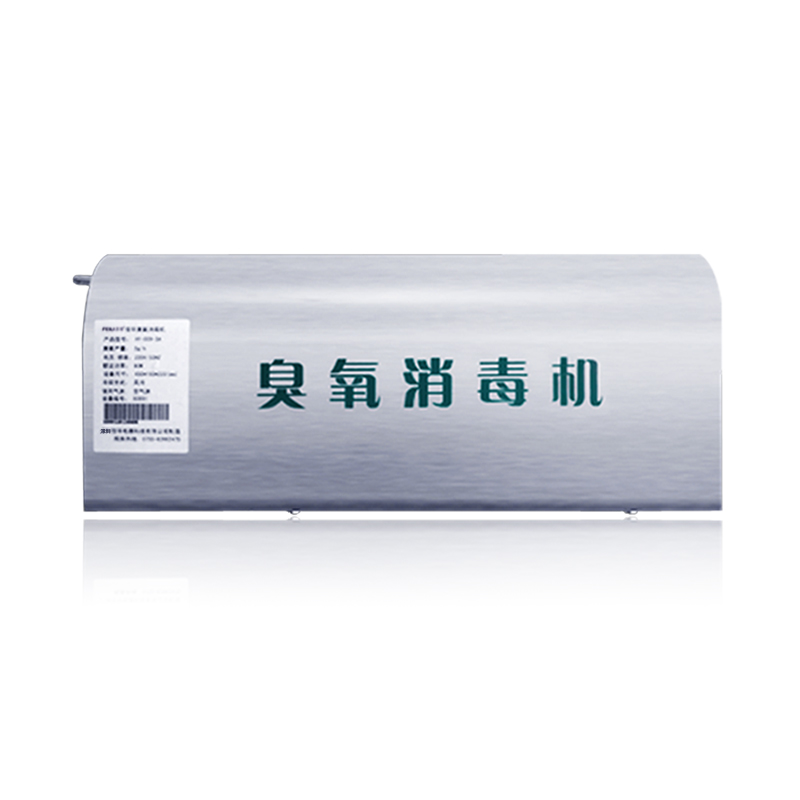

1、包材間—10g/h壁掛式（2臺）

10g/h壁掛式臭氧消毒機參數：

機器型號：HY-009-10A

機箱尺寸：58*26*28cm

臭氧產量：10g/h

輸入電壓：220V/50Hz

機器重量：9KG

冷卻方式：風冷

功率：180 W

規格：壁掛式

氣源：空氣源

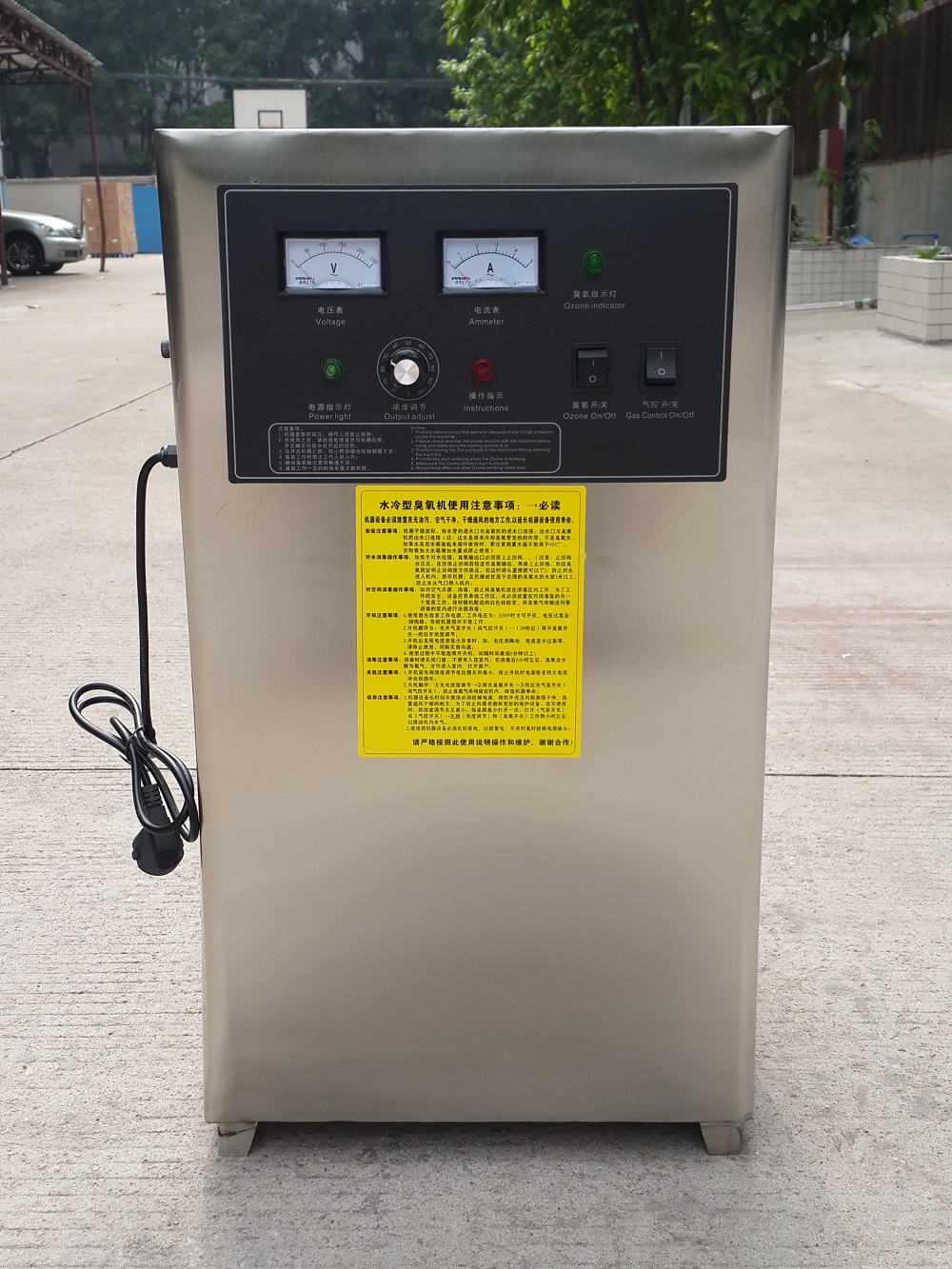

2、生產車間—20g/h風冷型（5臺）

20g/h風冷型臭氧機參數：

機器型號：HY-006-20A

機箱尺寸：40*30*78cm

臭氧產量：20g/h

輸入電壓：220V/50Hz

機器重量：18KG

冷卻方式：風冷

功率：320W

規格：落地式

氣源：空氣源

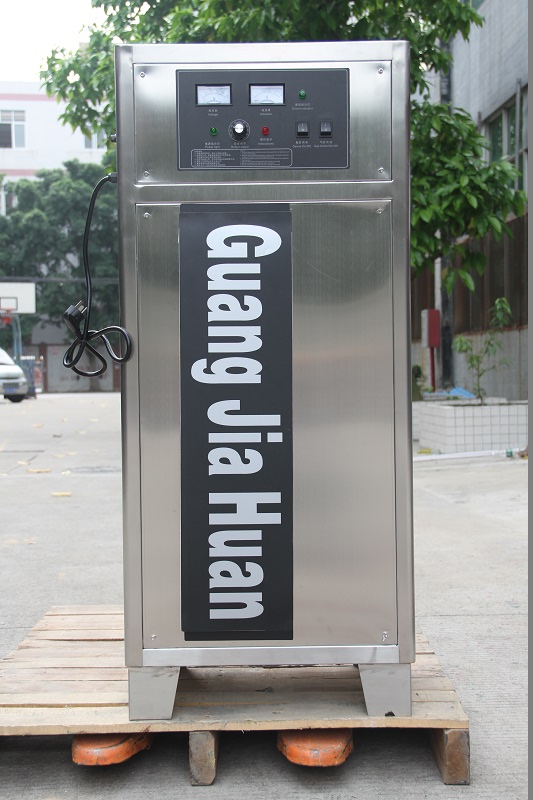

3、內包間—60g/h水冷型（1臺）

60g/h風冷型臭氧機參數：

機器型號：HY-015-60A

機箱尺寸：55*40*113cm

臭氧產量：60g/h

輸入電壓：220V/50Hz

機器重量：40KG

冷卻方式：風冷+水冷

冷卻水量：0.3-0.4T/h

功率：750W

規格：落地式

氣源：空氣源

佳環空氣源臭氧發生器產品組成：氣源、氣源處理、臭氧發生器單元、臭氧電源、排風系統、其它電子元器件

1、產品特點：智能型臭氧發生器，超長壽命設計、石英管管式高壓放電，臭氧濃度高性能穩定，其功率、體積比同類產品都小。

2、冷卻方式：20g/h設備水冷型和風冷型設備各一款，20g/h以下設備采用風冷，20g/h以上采用水冷卻方式。

3、濃度調節：15g/h以上臭氧量可調節，可根據使用需要調節臭氧濃度。

臭氧發生器操作方法

注意：

■ 臭氧發生器禁止放置于消毒空間內

■ 水冷式臭氧發生器接通電源前必須先連接好冷卻水，禁止在無冷卻水通入的情況下運行設備

1：將臭氧發生器置于通風，干燥處，房間內不應有腐蝕性氣體或液體存在。利用臭氧輸送管將臭氧導入待消毒的空間。

2：本設備也可以將輸氣管軟管直接導入空調管道內，通過空調送風將臭氧氣體輸送到車間內進行大面積的空間集中消毒
